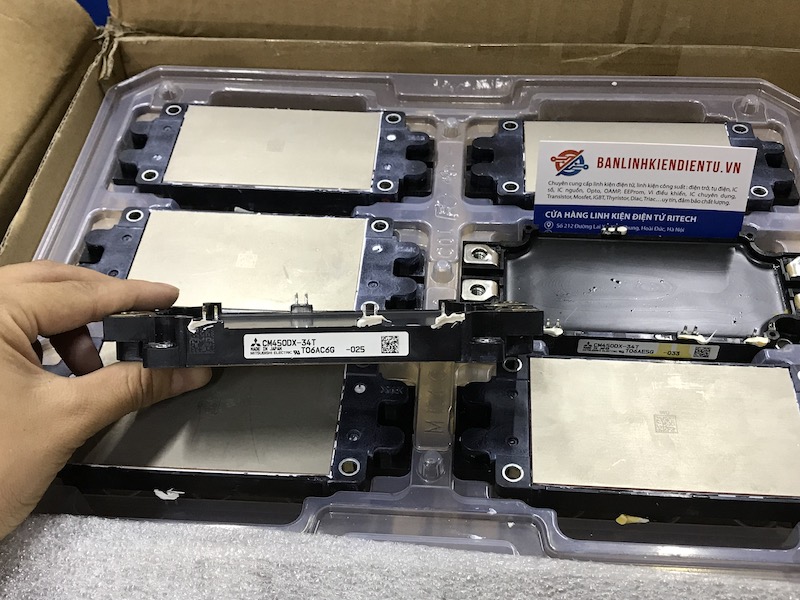

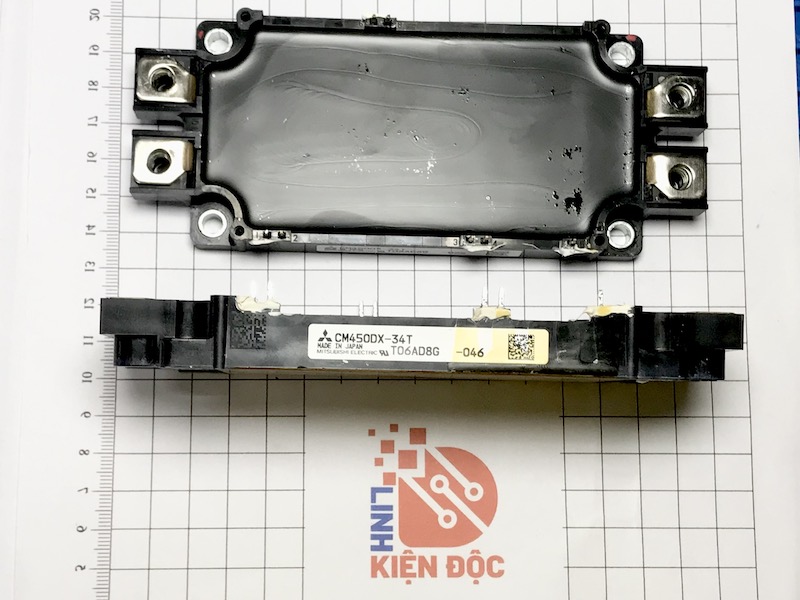

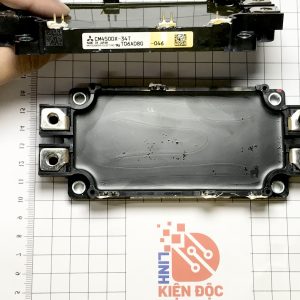

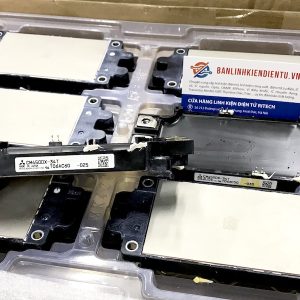

IGBT Mitsubishi CM450DX-34T 450A 1700V Tháo máy chính hãng

IGBT Mitsubishi CM450DX-34T

Mitsubishi CM450DX-34T là một loại IGBT (Insulated Gate Bipolar Transistor) mạnh mẽ, được thiết kế cho các ứng dụng công suất cao. Nó kết hợp ưu điểm của MOSFET (chuyển mạch nhanh) và BJT (có khả năng chịu tải cao), mang lại hiệu suất vượt trội trong việc điều khiển điện năng.

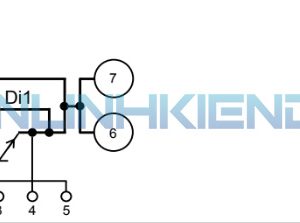

Sơ đồ cấu tạo trong CM450DX-34T

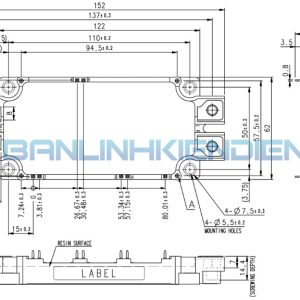

Kích thước CM450DX-34T

Thông số kỹ thuật chi tiết CM450DX-34T

• Dòng điện định mức (IC): 450A
• Điện áp định mức (VCE): 1700V
• Công suất tiêu thụ tối đa: 1500W
• Tần số hoạt động: Có thể hoạt động lên đến 20 kHz, cho phép chuyển mạch nhanh và hiệu quả.
• Thời gian chuyển mạch:
  • Thời gian bật (ton): Khoảng 300 ns
  • Thời gian tắt (toff): Khoảng 600 ns
• Điện áp gate tối đa (VGE): ±20V
• Nhiệt độ hoạt động: -40°C đến +150°C
• Thành phần điện trở nội (Rth(j-c)): Khoảng 0.18 °C/W (giữa chất bán dẫn và vỏ)
• Đặc điểm ngắt điện: Ngắt nhanh, giúp giảm thiểu tổn thất công suất trong quá trình chuyển mạch.

Nguyên lý hoạt động CM450DX-34T

IGBT hoạt động như một công tắc điện tử:

• Chế độ bật: Khi có điện áp dương áp dụng ở chân gate (VGE), IGBT sẽ cho phép dòng điện chạy từ collector đến emitter, tạo ra một kênh dẫn cho dòng điện.
• Chế độ tắt: Khi điện áp gate giảm xuống gần 0V, IGBT sẽ tắt, ngăn chặn dòng điện chảy qua.

Chức năng chính CM450DX-34T

• Khuếch đại và chuyển mạch: Có thể được sử dụng để khuếch đại tín hiệu điện và thực hiện chức năng chuyển mạch trong mạch điện.
• Điều khiển dòng điện: Giúp điều khiển dòng điện trong các ứng dụng như điều khiển động cơ và biến tần.
• Ngắt điện nhanh: Giảm thiểu tổn thất công suất trong các ứng dụng yêu cầu chuyển mạch nhanh.

Ứng dụng CM450DX-34T

• Biến tần: Dùng trong biến tần cho động cơ AC, giúp điều chỉnh tốc độ và mô-men xoắn.
• Hệ thống điện công nghiệp: Thích hợp cho các ứng dụng như điều khiển động cơ, máy phát điện và các hệ thống nguồn điện.
• Thiết bị điện tử công suất: Sử dụng trong các bộ nguồn DC-DC và AC-DC, cho phép chuyển đổi điện năng hiệu quả.
• Máy hàn: Được ứng dụng trong máy hàn MIG và TIG, giúp kiểm soát dòng hàn chính xác.

Lợi ích CM450DX-34T

• Hiệu suất cao: Với tần số hoạt động cao và tổn thất công suất thấp, CM450DX-34T mang lại hiệu suất tốt cho các ứng dụng công suất lớn.
• Độ tin cậy: Thiết kế bền bỉ, giúp IGBT hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
• Dễ dàng điều khiển: Việc điều khiển đơn giản thông qua điện áp gate giúp dễ dàng tích hợp vào các hệ thống điện tử.

Hướng dẫn lắp đặt và sử dụng CM450DX-34T

• Tản nhiệt: Đảm bảo có hệ thống tản nhiệt phù hợp để duy trì nhiệt độ hoạt động trong giới hạn an toàn.
• Bảo vệ: Sử dụng các mạch bảo vệ để ngăn ngừa quá tải và bảo vệ IGBT khỏi hư hỏng.
• Kiểm tra: Thường xuyên kiểm tra để đảm bảo hiệu suất và độ tin cậy của IGBT trong quá trình vận hành.

Kết luận

Mitsubishi CM450DX-34T là một IGBT có hiệu suất cao, phù hợp cho nhiều ứng dụng công suất lớn trong ngành công nghiệp. Với thiết kế bền bỉ và khả năng chuyển mạch nhanh, nó giúp cải thiện hiệu quả và tiết kiệm năng lượng trong các hệ thống điện. Việc hiểu rõ các thông số kỹ thuật và chức năng của nó là cần thiết để tối ưu hóa ứng dụng trong thực tế.
