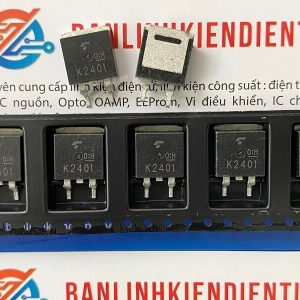

K2401 2SK2401 Mosfet Kênh N 15A 200V TO-263

Giới thiệu về 2SK2401

2SK2401 là một thành phần công suất được thiết kế để hoạt động trong các ứng dụng yêu cầu chịu đựng dòng điện lớn và điện áp tương đối cao. Đây là một MOSFET với khả năng chịu đựng điện áp lên đến 200V và dòng điện tối đa 15A. 2SK2401 là một lựa chọn mạnh mẽ cho các ứng dụng công suất cao yêu cầu điện áp lớn và điều khiển dòng điện lớn, cung cấp hiệu suất tốt và độ tin cậy cao trong các ứng dụng công suất cao.

Đặc trưng kỹ thuật

• Điện áp chịu đựng cực nguồn (Vds)
  • Giá trị tối đa: 200V
  • Ý nghĩa: Đây là điện áp tối đa mà MOSFET có thể chịu đựng giữa cực nguồn (Drain) và cực nguồn (Source) mà không bị hỏng. Điều này cho phép MOSFET hoạt động ổn định trong các ứng dụng có điện áp cao.
• Dòng điện cực nguồn (Id)
  • Giá trị tối đa: 15A
  • Ý nghĩa: Đây là dòng điện tối đa có thể chảy qua MOSFET khi nó đang dẫn. Dòng điện lớn này cho phép MOSFET điều khiển các tải có dòng điện lớn mà không bị quá tải.
• Điện trở kênh dẫn (Rds(on))
  • Giá trị: Thường khoảng 0.4Ω đến 1Ω ở Vgs = 10V (giá trị có thể thay đổi tùy thuộc vào điều kiện hoạt động cụ thể).
  • Ý nghĩa: Điện trở này cho biết mức độ tổn thất công suất trong MOSFET khi nó đang dẫn. Giá trị thấp giúp giảm tổn thất công suất và cải thiện hiệu suất.
• Điện áp ngưỡng cổng (Vgs(th))
  • Giá trị: Khoảng 2V đến 4V.
  • Ý nghĩa: Đây là điện áp cổng cần thiết để MOSFET bắt đầu dẫn. MOSFET sẽ dẫn khi điện áp cổng vượt qua giá trị này.
• Điện dung cổng (Ciss, Coss, Crss)
  • Ciss (Điện dung giữa cực cổng và cực nguồn): Thường khoảng 1500pF.
  • Coss (Điện dung giữa cực nguồn và cực source): Thường khoảng 600pF.
  • Crss (Điện dung giữa cực cổng và cực source): Thường khoảng 400pF.
  • Ý nghĩa: Các giá trị này ảnh hưởng đến tốc độ chuyển mạch và hiệu suất trong các ứng dụng chuyển mạch tần số cao.
• Điện áp cách điện (Vgs(max))
  • Giá trị tối đa: 20V
  • Ý nghĩa: Đây là điện áp tối đa có thể áp dụng vào cổng mà không gây hại cho MOSFET.
• Nhiệt độ hoạt động
  • Dải nhiệt độ hoạt động: Thường từ -55°C đến 150°C.
  • Ý nghĩa: Nhiệt độ hoạt động cao cho phép MOSFET hoạt động ổn định trong môi trường khắc nghiệt.

Thông số kỹ thuật

Sơ đồ cấu tạo

Ứng dụng

2SK2401 thường được sử dụng trong các ứng dụng công suất cao với điện áp tương đối cao, bao gồm:

• Nguồn cung cấp điện: Trong các bộ nguồn chuyển mạch, nơi cần điều khiển công suất và điện áp cao.
• Mạch chuyển mạch công suất: Trong các bộ điều khiển công suất và các thiết bị công nghiệp yêu cầu dòng điện lớn.
• Thiết bị điện tử công suất: Được sử dụng trong các thiết bị yêu cầu điều khiển tải lớn và hoạt động ổn định ở điện áp cao.

Kích thước 2SK2401

Xem thêm: Các mã Mosfet khác

Datasheet 2SK2401
