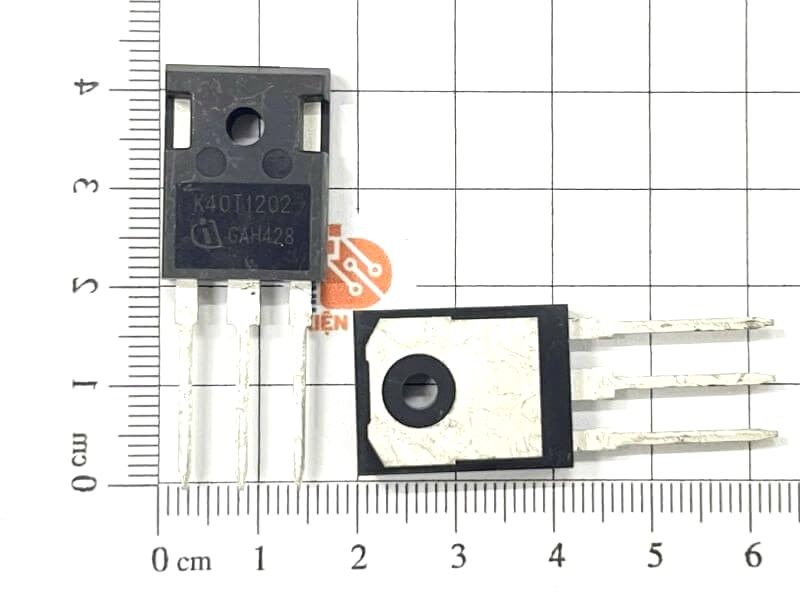

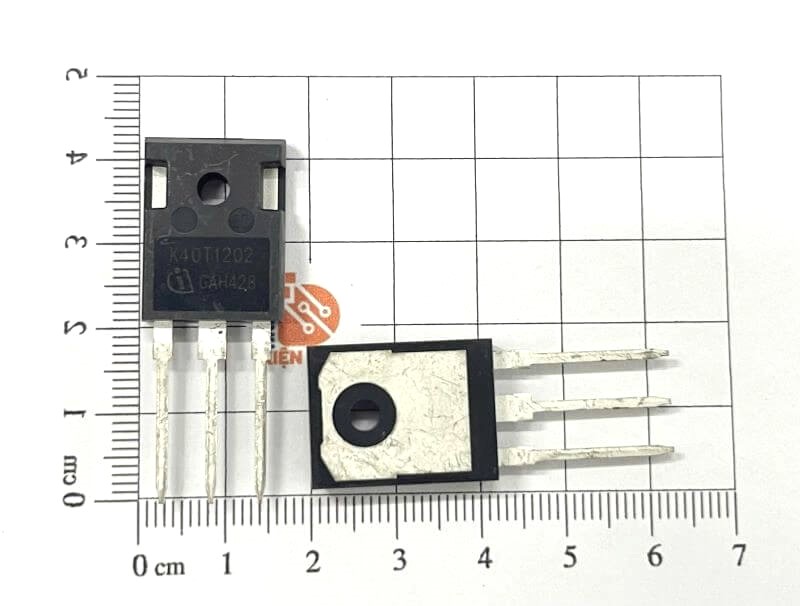

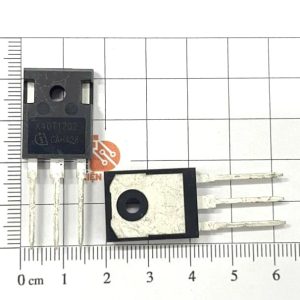

K40T1202 IGBT 40A 1200V TO-247

1. Giới thiệu chung về IGBT K40T1202

K40T1202 IGBT 40A 1200V TO-247 là linh kiện bán dẫn công suất thuộc nhóm IGBT (Insulated Gate Bipolar Transistor), được sử dụng trong các mạch chuyển đổi điện năng, bộ biến tần, bộ nguồn công suất, máy hàn điện tử và các thiết bị điều khiển công suất công nghiệp.

Sản phẩm có điện áp chịu đựng danh định 1200V, dòng điện danh định 40A theo thông tin mã hàng và sử dụng kiểu đóng gói TO-247. Với khả năng điều khiển đóng cắt dòng điện công suất lớn bằng tín hiệu tại cực Gate, K40T1202 phù hợp với các hệ thống yêu cầu chuyển mạch điện áp cao.

IGBT là linh kiện kết hợp đặc tính điều khiển bằng điện áp của MOSFET với khả năng dẫn dòng công suất của transistor lưỡng cực. Nhờ đó, linh kiện được sử dụng rộng rãi trong các mạch nghịch lưu, bộ điều khiển động cơ và hệ thống điện tử công suất.

Thiết kế TO-247 giúp thuận tiện cho việc lắp đặt trên bo mạch, kết hợp với bộ tản nhiệt để kiểm soát nhiệt độ trong quá trình hoạt động.

2. Đặc điểm nổi bật của IGBT K40T1202

• Mã linh kiện: K40T1202.
• Loại linh kiện: Transistor IGBT công suất.
• Tên tiếng Anh: Insulated Gate Bipolar Transistor.
• Điện áp chịu đựng danh định: 1200V.
• Dòng điện danh định theo mã hàng: 40A.
• Kiểu đóng gói: TO-247.
• Có 3 cực điều khiển và công suất.
• Điều khiển đóng cắt thông qua điện áp Gate.
• Phù hợp với các ứng dụng chuyển mạch điện áp cao.
• Có khả năng điều khiển dòng điện công suất lớn.
• Có thể sử dụng trong mạch nghịch lưu.
• Phù hợp với mạch điều khiển động cơ.
• Có thể kết hợp với bộ tản nhiệt.
• Ứng dụng trong thiết bị điện tử công suất công nghiệp.

3. Cấu tạo của IGBT K40T1202

IGBT K40T1202 được cấu tạo từ các lớp vật liệu bán dẫn, kết hợp cấu trúc điều khiển kiểu MOS với cơ chế dẫn dòng lưỡng cực.

Các thành phần chính gồm:

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp từ mạch driver để điều khiển trạng thái đóng hoặc ngắt của IGBT.

Cực Collector (C): Là cực công suất, kết nối với phần mạch điện áp cao hoặc tải theo cấu hình thiết kế.

Cực Emitter (E): Là cực công suất còn lại, tạo đường dẫn dòng điện khi IGBT được kích hoạt.

Lớp bán dẫn điều khiển: Hình thành kênh dẫn dưới tác động của điện áp Gate.

Cấu trúc dẫn dòng lưỡng cực: Giúp linh kiện dẫn dòng công suất lớn khi được điều khiển phù hợp.

Lớp cách điện Gate: Cách ly điện cực điều khiển với cấu trúc bán dẫn, giúp IGBT được điều khiển chủ yếu bằng điện áp.

Vỏ TO-247: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt đến bộ tản nhiệt bên ngoài.

Nhờ cấu trúc này, K40T1202 có thể thực hiện chức năng đóng cắt dòng điện công suất trong các bộ chuyển đổi điện năng.

4. Thông số kỹ thuật IGBT K40T1202 40A 1200V

Thông số	Giá trị
Mã sản phẩm	K40T1202
Loại linh kiện	IGBT công suất
Tên tiếng Anh	Insulated Gate Bipolar Transistor
Điện áp Collector–Emitter danh định	1200V
Dòng Collector danh định theo mã hàng	40A
Kiểu đóng gói	TO-247
Số cực	3
Các cực	Gate, Collector, Emitter
Phương pháp điều khiển	Điện áp Gate
Chức năng	Đóng cắt công suất
Kiểu lắp đặt	Xuyên lỗ THT
Tản nhiệt	Có thể gắn bộ tản nhiệt
Ứng dụng	Biến tần, máy hàn, bộ nguồn công suất

Lưu ý: Thông số 40A cần được đối chiếu với datasheet chính xác của K40T1202 để xác định điều kiện nhiệt độ và phương pháp đo. Dòng làm việc liên tục thực tế có thể thấp hơn tùy nhiệt độ vỏ, khả năng tản nhiệt và chế độ chuyển mạch.

Các thông số như điện áp Gate–Emitter tối đa, điện áp kích mở, điện áp bão hòa VCE(sat), thời gian đóng cắt, điện tích Gate và đặc tính diode song song cần được xác nhận theo tài liệu của nhà sản xuất.

5. Kích thước và kiểu chân IGBT K40T1202

IGBT K40T1202 sử dụng kiểu đóng gói TO-247, được thiết kế cho các linh kiện bán dẫn công suất.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-247.
• Tổng số chân: 3 chân.
• Thân linh kiện dạng dẹt.
• Có phần kim loại hỗ trợ truyền nhiệt.
• Có lỗ bắt vít để cố định lên bộ tản nhiệt.
• Chân kim loại bố trí thành một hàng.
• Phù hợp với công nghệ hàn xuyên lỗ.

Ba cực chức năng của IGBT gồm:

Ký hiệu	Tên cực	Chức năng
G	Gate	Điều khiển đóng cắt
C	Collector	Cực công suất
E	Emitter	Cực công suất

Lưu ý: Thứ tự chân cụ thể và kết nối của phần kim loại tản nhiệt phải được kiểm tra theo datasheet K40T1202. Không nên mặc định mọi IGBT TO-247 đều có cùng sơ đồ chân.

Khi thay thế, cần kiểm tra kích thước thân, khoảng cách chân, vị trí lỗ bắt vít và khả năng cách điện giữa linh kiện với bộ tản nhiệt.

6. Nguyên lý hoạt động của IGBT K40T1202

IGBT K40T1202 hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Collector và Emitter bằng điện áp đặt giữa Gate và Emitter.

Trạng thái đóng:

Khi điện áp Gate–Emitter được đưa lên mức kích thích phù hợp, cấu trúc bán dẫn bên trong được kích hoạt, cho phép dòng điện chạy từ Collector đến Emitter theo chiều dẫn của IGBT.

Trạng thái ngắt:

Khi điện áp Gate–Emitter giảm xuống mức ngắt phù hợp, IGBT ngừng dẫn dòng, giúp ngắt dòng điện qua tải.

Trong mạch chuyển mạch:

Mạch driver tạo các xung điều khiển Gate để IGBT liên tục chuyển đổi giữa trạng thái dẫn và ngắt.

Quá trình này cho phép:

• Điều khiển năng lượng truyền đến tải.
• Thực hiện chuyển đổi điện áp.
• Tạo điện áp xoay chiều từ nguồn DC.
• Điều chỉnh công suất đầu ra.
• Điều khiển tốc độ động cơ.
• Điều khiển dòng điện trong mạch công suất.

Trong các bộ biến tần, nhiều IGBT thường được kết hợp thành mạch cầu nghịch lưu để tạo điện áp xoay chiều có tần số và biên độ điều khiển được.

Để đảm bảo hoạt động ổn định, mạch driver cần cung cấp điện áp Gate phù hợp và kiểm soát quá trình đóng cắt nhằm hạn chế tổn hao công suất.

7. Ứng dụng của IGBT K40T1202 40A 1200V

IGBT K40T1202 được sử dụng trong các thiết bị điện tử công suất và hệ thống điều khiển công nghiệp.

Một số ứng dụng phù hợp gồm:

• Bộ biến tần điều khiển động cơ.
• Mạch nghịch lưu DC/AC.
• Máy hàn điện tử.
• Bộ nguồn xung công suất lớn.
• Bộ chuyển đổi điện năng.
• Bộ nguồn công nghiệp.
• Bộ điều khiển động cơ điện.
• Hệ thống điều khiển công suất.
• Thiết bị gia nhiệt cảm ứng có thiết kế phù hợp.
• Bộ lưu điện UPS.
• Mạch chuyển đổi điện áp cao.
• Hệ thống truyền động điện.
• Sửa chữa và thay thế IGBT trên bo mạch công suất.

Việc sử dụng trong từng ứng dụng cần được đánh giá theo điện áp, dòng điện, tần số đóng cắt, tổn hao nhiệt và đặc tính bảo vệ của mạch.

8. Ưu điểm của IGBT K40T1202

Điện áp chịu đựng 1200V: Phù hợp với các ứng dụng chuyển mạch công suất có điện áp cao khi được thiết kế trong giới hạn an toàn.

Dòng điện danh định 40A: Đáp ứng nhu cầu lựa chọn linh kiện cho các mạch công suất có yêu cầu dòng tải phù hợp.

Điều khiển bằng điện áp Gate: Giúp giao tiếp với các mạch driver IGBT chuyên dụng.

Khả năng chuyển mạch công suất: Phù hợp với các bộ nghịch lưu, bộ nguồn và mạch điều khiển động cơ.

Kiểu đóng gói TO-247: Thuận tiện cho việc lắp đặt và sử dụng bộ tản nhiệt.

Ứng dụng đa dạng: Có thể sử dụng trong biến tần, máy hàn, UPS và thiết bị điện tử công nghiệp.

Thuận tiện cho sửa chữa: Phù hợp với việc thay thế linh kiện cùng mã trên các bo mạch công suất tương ứng.

9. Lưu ý khi sử dụng và thay thế IGBT K40T1202

Khi lựa chọn và thay thế IGBT K40T1202 cần chú ý:

• Kiểm tra chính xác mã linh kiện K40T1202.
• Xác nhận điện áp chịu đựng 1200V.
• Đối chiếu dòng điện danh định và điều kiện đo.
• Kiểm tra đúng kiểu đóng gói TO-247.
• Xác định chính xác thứ tự chân Gate, Collector và Emitter.
• Kiểm tra điện áp điều khiển Gate–Emitter.
• Không để điện áp Gate vượt giới hạn cho phép.
• Sử dụng mạch driver phù hợp với đặc tính IGBT.
• Kiểm tra điện trở Gate và các linh kiện bảo vệ.
• Đảm bảo khả năng tản nhiệt khi hoạt động.
• Kiểm tra tình trạng cách điện với bộ tản nhiệt.
• Kiểm tra diode hồi tiếp nếu mạch có sử dụng.
• Không thay bằng IGBT có điện áp hoặc dòng chịu đựng thấp hơn.
• Kiểm tra hiện tượng chập Collector–Emitter trước khi lắp mới.
• Kiểm tra các linh kiện driver nếu IGBT cũ bị hư hỏng.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Đặc biệt, khi sửa chữa biến tần hoặc bộ nguồn công suất lớn, cần ngắt nguồn và xác nhận các tụ điện DC Bus đã được xả về mức điện áp an toàn trước khi thao tác.

10. Kết luận

K40T1202 IGBT 40A 1200V TO-247 là linh kiện bán dẫn công suất được sử dụng trong các mạch chuyển đổi điện năng, biến tần, máy hàn và thiết bị điều khiển công suất công nghiệp.

Với điện áp chịu đựng danh định 1200V, dòng điện danh định theo mã hàng 40A và kiểu đóng gói TO-247, sản phẩm phù hợp với nhiều ứng dụng yêu cầu đóng cắt điện áp cao và dòng điện lớn.

IGBT K40T1202 có khả năng điều khiển thông qua cực Gate, hỗ trợ thực hiện chức năng chuyển mạch trong các hệ thống điện tử công suất.

Khi lựa chọn linh kiện, cần kiểm tra đúng mã sản phẩm, thông số điện, sơ đồ chân, đặc tính đóng cắt và điều kiện tản nhiệt để đảm bảo khả năng tương thích và vận hành ổn định của thiết bị.
