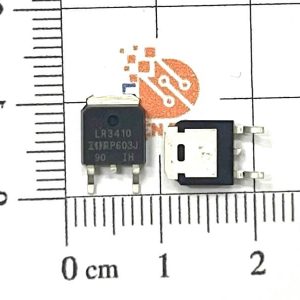

LR3410 Mosfet kênh N 17A 100V TO-252

1. Giới thiệu chung về MOSFET LR3410

LR3410 MOSFET kênh N 17A 100V TO-252 là linh kiện bán dẫn công suất thuộc nhóm MOSFET kênh N (N-Channel MOSFET), được sử dụng trong các mạch đóng cắt điện tử, điều khiển tải DC, bộ nguồn chuyển mạch và hệ thống điều khiển công suất.

Sản phẩm có điện áp chịu đựng Drain–Source 100V, dòng điện Drain danh định 17A theo thông tin sản phẩm và sử dụng kiểu đóng gói TO-252 (DPAK).

MOSFET LR3410 hoạt động dựa trên nguyên lý điều khiển dòng điện giữa cực Drain và Source thông qua điện áp đặt vào cực Gate. Nhờ đặc tính điều khiển bằng điện áp, linh kiện phù hợp với các mạch chuyển mạch sử dụng tín hiệu điều khiển từ bộ driver hoặc vi điều khiển thông qua tầng kích thích phù hợp.

Kiểu đóng gói TO-252 có thiết kế nhỏ gọn, hỗ trợ truyền nhiệt xuống bo mạch PCB, giúp thuận tiện cho việc tích hợp trong các thiết bị điện tử.

LR3410 được sử dụng để sửa chữa, bảo trì và thay thế MOSFET trên các bo mạch công suất có thiết kế tương thích.

2. Đặc điểm nổi bật của MOSFET LR3410

• Mã linh kiện: LR3410.
• Loại linh kiện: MOSFET công suất.
• Cấu trúc: MOSFET kênh N.
• Tên tiếng Anh: N-Channel MOSFET.
• Điện áp Drain–Source: 100V.
• Dòng điện Drain danh định: 17A.
• Kiểu đóng gói: TO-252.
• Tên gọi kiểu vỏ: DPAK.
• Có 3 cực chức năng: Gate, Drain và Source.
• Điều khiển đóng cắt bằng điện áp Gate.
• Phù hợp với các mạch chuyển mạch DC.
• Có thể sử dụng trong mạch điều khiển tải.
• Hỗ trợ điều khiển PWM khi đáp ứng điều kiện thiết kế.
• Thiết kế nhỏ gọn, phù hợp với công nghệ SMD.
• Có bản kim loại hỗ trợ tản nhiệt.
• Phù hợp với nhu cầu sửa chữa và thay thế linh kiện công suất.

3. Cấu tạo của MOSFET LR3410

MOSFET LR3410 được cấu tạo từ các lớp vật liệu bán dẫn, có khả năng điều khiển dòng điện thông qua điện trường tại cực Gate.

Các bộ phận chính gồm:

Cực Gate (G): Là cực điều khiển, tiếp nhận điện áp để điều chỉnh trạng thái dẫn điện của MOSFET.

Cực Drain (D): Là cực công suất, kết nối với tải hoặc nguồn điện theo cấu hình thiết kế.

Cực Source (S): Là cực công suất còn lại, tạo đường dẫn dòng điện khi MOSFET được kích hoạt.

Lớp cách điện Gate: Cách ly điện cực Gate với vùng bán dẫn bên trong, giúp MOSFET được điều khiển bằng điện áp.

Vùng bán dẫn kênh N: Hình thành đường dẫn điện giữa Drain và Source khi điện áp Gate–Source đáp ứng điều kiện kích hoạt.

Diode thân (Body Diode): Là diode ký sinh có trong cấu trúc MOSFET công suất, ảnh hưởng đến quá trình dẫn dòng ngược trong các mạch chuyển mạch.

Vỏ TO-252: Bảo vệ chip bán dẫn và hỗ trợ truyền nhiệt từ linh kiện xuống vùng đồng trên PCB.

Nhờ cấu tạo này, LR3410 có thể thực hiện chức năng đóng cắt dòng điện trong các mạch nguồn và điều khiển công suất.

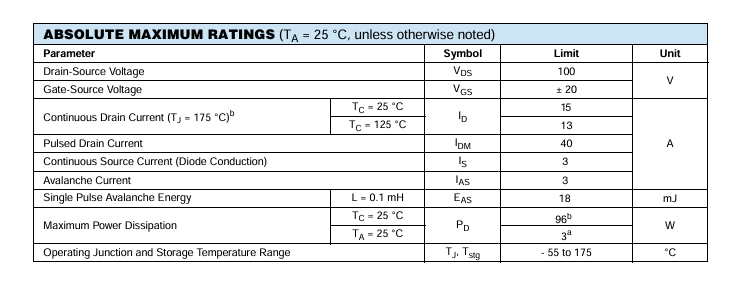

4. Thông số kỹ thuật MOSFET LR3410 17A 100V

Lưu ý: Thông số 17A là dòng điện danh định theo thông tin sản phẩm, không có nghĩa MOSFET luôn dẫn được 17A trong mọi điều kiện. Dòng làm việc thực tế phụ thuộc vào nhiệt độ, khả năng tản nhiệt, điện áp điều khiển Gate và tổn hao công suất.

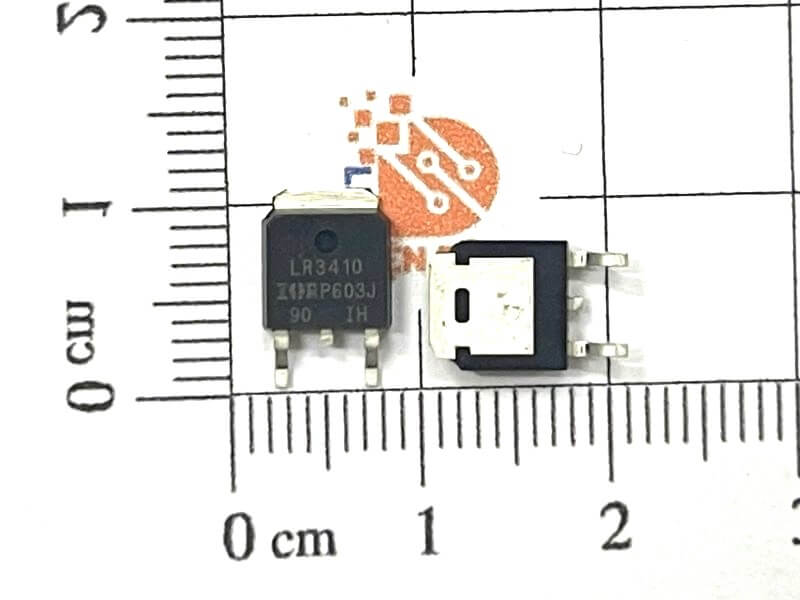

5. Kích thước MOSFET LR3410

MOSFET LR3410 sử dụng kiểu đóng gói TO-252, còn gọi là DPAK, thuộc nhóm linh kiện bán dẫn công suất hàn dán bề mặt.

Đặc điểm bên ngoài:

• Kiểu vỏ: TO-252 / DPAK.
• Có 3 cực chức năng.
• Thân linh kiện dạng dẹt.
• Có bản kim loại lớn hỗ trợ tản nhiệt.
• Chân kết nối bố trí ở một phía.
• Phù hợp với công nghệ hàn dán SMD.
• Có thể truyền nhiệt xuống vùng đồng PCB.

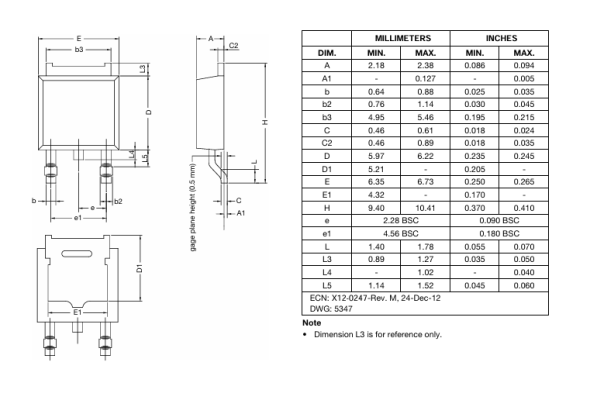

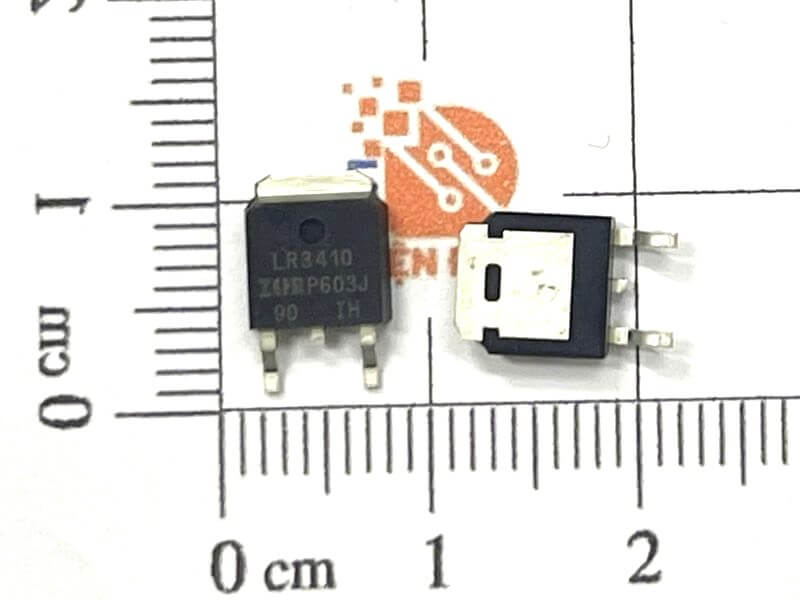

Kích thước tham khảo của kiểu vỏ TO-252 thông dụng:

Thông số	Kích thước tham khảo
Chiều dài thân	Khoảng 6,5mm
Chiều rộng thân	Khoảng 6,1mm
Chiều cao thân	Khoảng 2,3mm
Bước chân	Khoảng 2,28mm
Kiểu lắp đặt	SMD

Chức năng các cực MOSFET

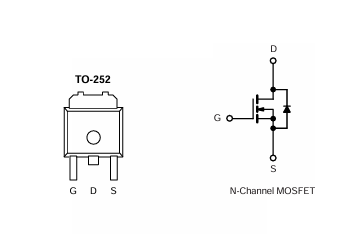

Ký hiệu	Tên cực	Chức năng
G	Gate	Điều khiển trạng thái đóng cắt
D	Drain	Cực công suất
S	Source	Cực công suất

Thứ tự chân vật lý và kết nối của bản kim loại tản nhiệt cần được xác nhận theo datasheet LR3410. Không nên mặc định sơ đồ chân của mọi MOSFET TO-252 đều giống nhau.

6. Nguyên lý hoạt động của MOSFET LR3410

MOSFET LR3410 hoạt động dựa trên nguyên lý điều khiển dòng điện giữa Drain và Source thông qua điện áp Gate–Source.

Khi MOSFET được kích hoạt:

Khi điện áp VGS đạt mức điều khiển phù hợp, kênh dẫn bên trong MOSFET được hình thành, cho phép dòng điện chạy qua đường dẫn Drain–Source.

Khi MOSFET ngắt:

Khi điện áp VGS giảm xuống mức ngắt phù hợp, kênh dẫn bị triệt tiêu và dòng điện qua Drain–Source được hạn chế.

Trong mạch điều khiển PWM:

MOSFET liên tục chuyển đổi giữa trạng thái dẫn và ngắt theo tín hiệu điều khiển.

Quá trình này cho phép:

• Điều chỉnh công suất cấp cho tải.
• Điều khiển dòng điện trong mạch.
• Đóng cắt nguồn DC.
• Điều khiển tốc độ động cơ DC.
• Điều chỉnh độ sáng đèn LED.
• Chuyển đổi năng lượng trong bộ nguồn xung.

Điện áp ngưỡng VGS(th) chỉ thể hiện điều kiện MOSFET bắt đầu dẫn một dòng điện nhỏ theo phép đo quy định, không phải điện áp bảo đảm MOSFET dẫn hoàn toàn ở dòng tải lớn.

Để giảm tổn hao dẫn, cần cung cấp điện áp Gate phù hợp với thông số RDS(on) của linh kiện.

7. Ứng dụng của MOSFET LR3410 17A 100V

MOSFET LR3410 được sử dụng trong các mạch điện tử yêu cầu đóng cắt và điều khiển công suất DC.

Một số ứng dụng phù hợp gồm:

• Mạch nguồn DC-DC.
• Bộ nguồn chuyển mạch.
• Mạch đóng cắt tải DC.
• Mạch điều khiển động cơ DC.
• Mạch điều khiển PWM.
• Mạch điều khiển đèn LED.
• Bộ điều khiển công suất.
• Mạch quản lý nguồn điện.
• Thiết bị điện tử công nghiệp.
• Bo mạch điều khiển tự động.
• Thiết bị điện tử dân dụng.
• Mạch điều khiển quạt DC.
• Mạch đóng cắt relay và tải cảm.
• Sửa chữa bo mạch nguồn.
• Thay thế MOSFET công suất trên PCB.

Việc lựa chọn LR3410 cho từng ứng dụng cần dựa trên điện áp làm việc, dòng điện tải, tần số đóng cắt và khả năng tản nhiệt thực tế.

8. Ưu điểm của MOSFET LR3410

Điện áp chịu đựng 100V: Phù hợp với các mạch chuyển mạch DC có điện áp nằm trong giới hạn thiết kế.

Dòng điện danh định 17A: Đáp ứng nhu cầu lựa chọn linh kiện cho các mạch điều khiển công suất có dòng tải phù hợp.

Cấu trúc MOSFET kênh N: Thuận tiện cho nhiều ứng dụng đóng cắt và điều khiển tải.

Điều khiển bằng điện áp Gate: Giúp kết nối với các mạch driver MOSFET.

Kiểu đóng gói TO-252: Có kích thước nhỏ gọn, phù hợp với bo mạch SMD.

Hỗ trợ tản nhiệt: Bản kim loại giúp truyền nhiệt từ chip xuống vùng đồng PCB.

Ứng dụng đa dạng: Có thể sử dụng trong mạch nguồn, điều khiển động cơ, đóng cắt tải và thiết bị điện tử công nghiệp.

9. Lưu ý khi sử dụng và thay thế MOSFET LR3410

Khi lựa chọn và thay thế MOSFET LR3410 cần chú ý:

• Kiểm tra chính xác mã LR3410.
• Xác nhận MOSFET kênh N.
• Kiểm tra điện áp chịu đựng VDS 100V.
• Đối chiếu dòng điện danh định 17A.
• Kiểm tra đúng kiểu đóng gói TO-252.
• Xác định chính xác thứ tự chân Gate, Drain và Source.
• Kiểm tra điện áp điều khiển Gate–Source.
• Không vượt quá giới hạn điện áp VGS tối đa.
• Kiểm tra điện trở dẫn RDS(on).
• Đánh giá công suất tổn hao khi hoạt động.
• Đảm bảo khả năng tản nhiệt của PCB.
• Kiểm tra điện trở Gate và điện trở kéo xuống nếu có.
• Sử dụng diode hoặc mạch bảo vệ phù hợp khi điều khiển tải cảm.
• Không thay bằng MOSFET có điện áp hoặc dòng chịu đựng thấp hơn.
• Kiểm tra tình trạng chập Drain–Source trước khi thay thế.
• Kiểm tra mạch driver nếu MOSFET cũ bị hư hỏng.
• Sử dụng biện pháp chống tĩnh điện khi thao tác.

Đặc biệt, trong các mạch đóng cắt dòng điện lớn, cần tính toán tổn hao dẫn và tổn hao chuyển mạch để hạn chế hiện tượng quá nhiệt.

10. Kết luận

LR3410 MOSFET kênh N 17A 100V TO-252 là linh kiện bán dẫn công suất được sử dụng trong các mạch nguồn, mạch đóng cắt tải DC và hệ thống điều khiển điện tử.

Với điện áp chịu đựng 100V, dòng điện danh định theo thông tin sản phẩm 17A và kiểu đóng gói TO-252, LR3410 phù hợp với các ứng dụng chuyển mạch công suất có thiết kế tương ứng.

MOSFET sử dụng điện áp Gate để điều khiển dòng điện giữa Drain và Source, giúp thực hiện chức năng đóng cắt và điều chỉnh công suất.

Khi lựa chọn LR3410, cần kiểm tra chính xác sơ đồ chân, điện áp điều khiển, điện trở dẫn, dòng điện tải và điều kiện tản nhiệt để đảm bảo khả năng tương thích và hoạt động ổn định của thiết bị.
