W26NM50, STW26NM50 Mosfet Kênh-N 26A/500V TO-247

44.900 ₫

Mã sản phẩm: STW26NM50

Loại linh kiện: Mosfet

Công suất: 26A/500V

Kiểu chân: TO-247

Hình thức : Mới

Tình trạng : Còn hàng

Đã cập nhật

Hỗ trợ trực tuyến
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn trên Website tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng báo chi phí vận chuyển khi đơn hàng được đặt thành công).

Mô tả

Giới thiệu về STW26NM50

STW26NM50 là một loại MOSFET công suất N-channel được sản xuất bởi STMicroelectronics, được thiết kế để đáp ứng các yêu cầu trong các ứng dụng đòi hỏi điện áp cao và dòng điện lớn. Đây là một MOSFET với khả năng xử lý công suất lớn, thường được sử dụng trong các hệ thống chuyển đổi điện năng, nguồn cung cấp điện và các ứng dụng công nghiệp.

Đặc trưng kỹ thuật

Khả năng chịu điện áp cao: Với Vds tối đa 500V, STW26NM50 phù hợp cho các ứng dụng điện áp cao, chẳng hạn như bộ nguồn chuyển mạch, bộ chuyển đổi năng lượng và các hệ thống công nghiệp.
Dòng điện dẫn lớn: Id tối đa lên đến 26A, cho phép MOSFET này xử lý các tải dòng điện lớn mà không gây ra quá nhiều nhiệt.
Điện trở kênh dẫn thấp (Rds(on)): Với giá trị khoảng 0.19 Ohm, MOSFET này có hiệu suất chuyển mạch cao, giảm tổn thất điện năng trong quá trình hoạt động.
Công suất tiêu tán cao: Công suất tiêu tán lên tới 220W, giúp MOSFET này hoạt động ổn định trong các ứng dụng đòi hỏi công suất lớn.
Hiệu suất chuyển mạch cao: Giúp giảm thiểu tổn thất điện năng, cải thiện hiệu quả năng lượng tổng thể.
Khả năng chịu tải cao: Dòng dẫn liên tục lớn và điện áp cao giúp MOSFET này hoạt động hiệu quả trong các điều kiện tải nặng.
Tản nhiệt tốt: Công suất tiêu tán lớn giúp giảm thiểu nguy cơ quá nhiệt, tăng tuổi thọ cho MOSFET.

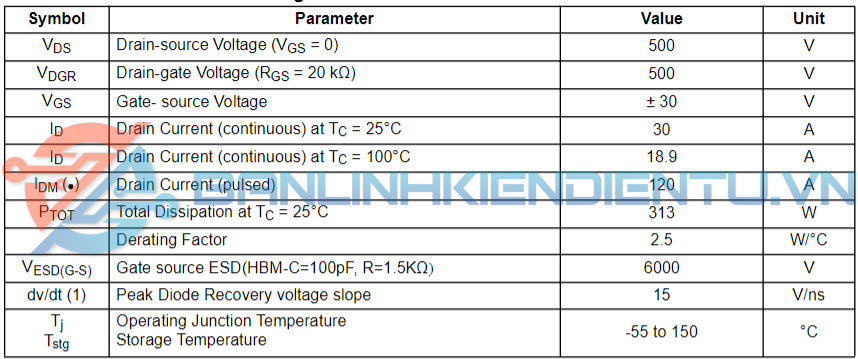

Thông số kỹ thuật

Loại MOSFET: N-Channel
Điện áp cực thoát – cực nguồn (Vds): 500V
Dòng dẫn liên tục (Id): 26A tại nhiệt độ 25°C
Điện áp ngưỡng cổng (Vgs(th)): Khoảng 3.0V đến 5.0V
Điện trở kênh dẫn (Rds(on)): Khoảng 0.19 Ohm khi Vgs = 10V
Công suất tiêu tán (Pd): Khoảng 220W tại nhiệt độ môi trường 25°C
Điện dung ngõ vào (Ciss): Khoảng 4600 pF

Sơ đồ cấu tạo

Ứng dụng

Nguồn cung cấp chuyển mạch (SMPS): Được sử dụng rộng rãi trong các bộ nguồn xung, nơi mà yêu cầu về điện áp cao và hiệu suất chuyển mạch nhanh là rất quan trọng.
Bộ chuyển đổi DC-DC: Sử dụng trong các mạch chuyển đổi điện áp DC, chẳng hạn như trong hệ thống lưu trữ năng lượng và các thiết bị điện tử di động.
Inverter và UPS: Được sử dụng trong các hệ thống chuyển đổi điện từ DC sang AC, giúp đảm bảo cung cấp điện liên tục cho các thiết bị quan trọng.
Bộ điều khiển động cơ: Sử dụng trong các mạch điều khiển động cơ để điều chỉnh tốc độ và công suất, đặc biệt trong các ứng dụng công nghiệp.
Ứng dụng công nghiệp: Thích hợp cho các hệ thống công nghiệp yêu cầu khả năng xử lý điện áp và dòng điện lớn.
